Leistungsstarkes rundes Permanent-Magnetspannfutter Ø 121 mm - 305 mm

geeignet für Dreh- und Fräsanwendungen Anwendung hocheffizientes und präzise gebautes Magnetspannfutter

für den Einsatz in den Bereichen Werkzeugbau, Werkstatt, Instandhaltung, Industrie, Gewerbe und Hobby

"Über 300.000 Zufriedene Kunden"

Permanent Magnetspannfutter mit Neodym Magnetsystem und Radial-Polteilung werden zum Aufspannen von schwer zu haltenden Ringen und Scheiben verwendet. Besonders bei großem Durchmesser zeichnet sich die Radial- oder Sternpolteilung durch höhere Steifigkeit und Stabilität aus. Rundfutter sind speziell zum Hartdrehen konzipiert und können bei höheren Drehzahlen als andere Rundfutter betrieben werden. Die Magnetkraft ist stufenlos regulierbar, Zentrierrillen erleichtern das Ausrichten des Werkstückes. Mittig kann eine Durchgangsbohrung mit dem Durchmesser C eingebracht werden, der Durchmesser B ist magnetisch nicht aktiv.

Beim Schleifen undDrehen bewähren sich magnetische Spannmittel täglich durch hohe Präzision, verzugsfreies Spannen und Langlebigkeit. Sie finden eine große Auswahl anPermanent Magnetspannfutterfür die unterschiedlichsten Anwendungsfälle. Neben unserem breiten Sortiment an Standardfuttern, bieten wir Ihnen auch Sonderlösungen für Ihr individuelles Spannproblem.

Produkteigenschaften

• Magnetspannfutter - ein-/ausschaltbar - Haftkraft 80 N/cm²

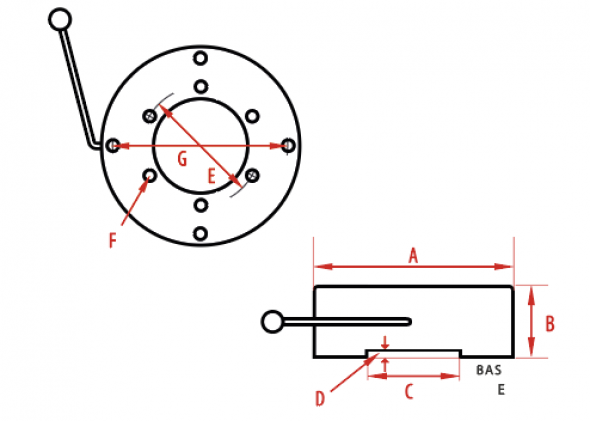

• Durchmesser A: Ø 121 mm bis Ø 305 mm
• Höhe B: 45 mm bis 60 mm
• Flange Durchmesser E: 51 mm bis 86 mm
• Flange Tiefe F: 6 mm bis 4 mm
• Bohrung Abstand D: 76 mm bis 114 mm
• Bohr: M6 bis M10
• Nennhaftkraft - 80 N/cm2

Folgende Faktoren verringern die Haltekräfte von Permanent Magnetspannfutter

• Schlechte Oberfläche/Luftspalt
• Schlecht magnetisierbare Materialien wie Guss oder Legierungsstähle
• Vollflächige Belegung der Magnetplatte (Die Gesamthaltekraft steigt, die Haltekraft je cm² fällt jedoch)

Einsatzbereich

• Magnetspannfutter zum Drehen und Schleifen

Anwendung

• Für Schleif- und Dreharbeiten
• Zum Aufspannen ringförmiger Werkstücke, wie Lager, Büchsen, Abstandsringen usw. geeignet
• Ausgewuchtete Konstruktion geeignet für hohe Drehzahlen, speziell zum Hartdrehen konzipiert
• besonders starkes Magnetfeld
• Rillen auf der Oberfläche zur einfachen Zentrierung
• einfach per hand ein und ausschalten.

Ausführung

• Mit Radialpolteilung
• Durchgehende Mittelbohrungen zum Anbringen von Zentriervorrichtungen oder Kühlwasserzufuhr auf Anfrage möglich
• Spannkraft stufenlos regulierbar

Empfehlung

Superstarkes Rundfutter speziell für Ringe zum Schleifen und zum Hartdrehen.

Produktpalette

Hinweis zur Haftkraft

Die von uns ermittelten Haftkräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl S235JR (ST37) mit einer Stärke von 10 mm bei senkrechtem Abzug des Magneten bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich.

Edle Optik und hochwertiges Material

Durch die edle Optik unserer Leistungsstarken runden Permanent-Magnetspannfutter, können diese gut sichtbar platziert werden.

ROHS-Richtlinie

Dieser Artikel entspricht der europäischen RoHS-Richtlinie (2002/95/EG - RoHS - Restriction of Hazardous Substances) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektround Elektronikgeräten. Nicht registrierungspflichtig gemäß REACH.
