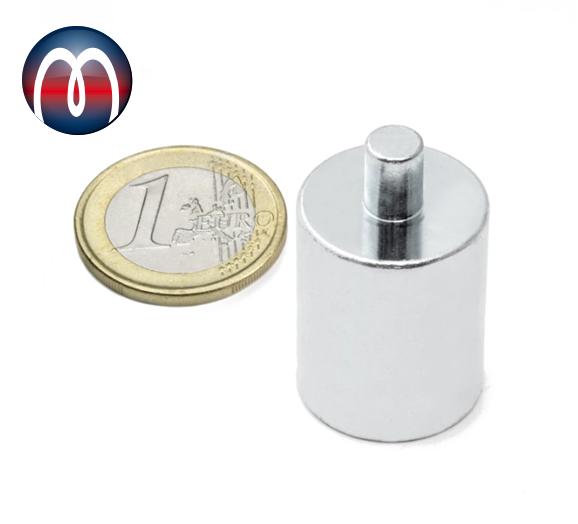

Neodym-Stabgreifer Ø 20 mm mit Zapfen Ø 6 x 8 - hält 13,5 kg

Stabgreifer als Hilfsmittel zum Anheften, Fixieren oder Spannen von Gegenständen

NdFeB-Stabgreifer mit Gewindezapfen Stahlgehäuse verzinkt

"Über 300.000 Zufriedene Kunden"

Neodym-Stabgreifer eignen sich für viele verschiedene Anwendungen. Durch die hohe Haftkraft und die stabile Bauform eignen sie sich besonders für die Verwendung in der Werkstatt, Maschinenbau oder dem Ladenbau. Durch die Kombination mit dem Stahlgehäuse wir die magnetische Kraft auf die Haftfläche zentriert und erhöht.

Dieser Stabgreifer mit glattem Zapfen hat eine beachtliche Haftkraft. Da die Kräfte des Neodym-Magneten im Innern des Stahlzylinders konzentriert auf die Haftfläche geleitet werden, entsteht diese hohe magnetische Haftkraft.

Produkteigenschaften

• Neodym-Stabgreifer Ø 20 mm mit Zapfen Ø 6 x 8 - hält 13,5 kg
• Werkstoff NdFeB
• Haftkraft 13,5 kg (ca. 127 N)
• Verschiebekraft ca. 2,6 kg (ca. 25,5 N)
• Durchmesser D 20 mm
• Höhe H1 25 mm
• Höhe H2 33 mm
• Durchmesser Zapfen d 6 mm
• Toleranz +/- 0,2 mm
• Beschichtung: verzinkt (Zn)
• Magnetisierung N42
• Magnetisierungsrichtung axial
• Sichtbare Seite des Magneten Nordpol
• max. Einsatztemperatur 80°C
• Gewicht 61 g

Mass A: Ohne die Haftkraft zu mindern kann der Magnet um das Mass A gekürzt werden

Einsatzbereich

Stabgreifer eignen sich für viele verschiedene Anwendungen. Durch die hohe Haftkraft und die stabile Bauform eignen sie sich besonders für die Verwendung in der Werkstatt, Maschinenbau oder dem Ladenbau. Durch die Kombination mit dem Stahlgehäuse wir die magnetische Kraft auf die Haftfläche zentriert und erhöht.

Magnetische Eigenschaften

Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im Allgemeinen wird der Wert überschritten. Die Art der Anwendung (Einbausituation, Temperaturen, Gegenanker usw.) beeinflussen die Kräfte teilweise enorm. Die angegebenen Werte dienen der Orientierung.

Rost: Diese Magnete sind nicht rostfrei und daher für den trockenen Innenbereich konzipiert.

Edle Optik und hochwertiges Material

Durch die edle Optik unserer Neodym-Magneten, können diese gut sichtbar platziert werden.

ROHS-Richtlinie

Dieser Artikel entspricht der europäischen RoHS-Richtlinie (2002/95/EG - RoHS - Restriction of Hazardous Substances) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektround Elektronikgeräten. Nicht registrierungspflichtig gemäß REACH.
