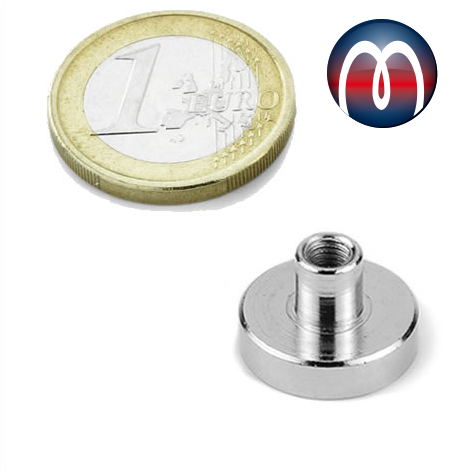

Neodym Flachgreifer Magnet Topfmagnet Ø 20,0 mm Gewindebuchse M4 - hält 14 kg
Verwendung finden die Haftmagnete, Montagemagnete, Flachgreifer, Topfmagnete in der Industrie, Messe,- und Montagebau
ist vielseitig verwendbar, z.B. in der Garage, in der Werkstatt oder auf der Baustelle mit 6 haftstarken und gummierten Magnete
"Über 300.000 Zufriedene Kunden"
Flachgreifer Magnet Topfmagnet sind eine Art Magnetsystem, d. h. Magnetkerne sind im Stahlmantel eingebaut, der die magnetischen Kräfte gezielt bündelt und dadurch sehr hohe Haltekräfte mit direktem Kontakt mit magnethaftenden Materialien ermöglicht. Flachgreifer kommen vor allemim Metallbau, Anlagenbau, Vorrichtungsbau, Messebau, Modellbau zum Einsatz. Die verschiedenen Befestigungsvarianten ermöglichen eine große Anzahl an konstruktiven Applikationen und leicht zu lösenden Verbindungen. Die Haftkräfte sind senkrecht zum Haftgrund gemessen. Wenn der Magnet Scherkräften ausgesetzt wird, z.B. beim Anbringen an Wänden, verringert sich die Belastbarkeit des Magneten.
Produkteigenschaften
- Neodym Flachgreifer Magnet Topfmagnet Ø 20,0 mm Gewindebuchse M4 - hält 14 kg
- Gesamtdurchmesser D 20,0 mm
- Beschichtung Zink
- Temperatur max. 80 °C
- Magnetisierungsgüte N42
- Teller Höhe h1 6,0 mm
- Material Neodym
- Toleranz 0.5 mm
- Gewinde Länge h6 8,5 mm
- Gewinde m M4
- Gewicht 0,016 kg
- Haftkraft 14,000 kg
- Gesamthöhe H 13,0 mm
- Durchmesser Hals d6 8,0 mm
| Artikelnummer | D mm | d mm | H mm | L mm | Gewinde M | Haftkraft* N | Gewicht g | Temperatur °C | |
|---|---|---|---|---|---|---|---|---|---|
| 2381 | 6+0.1/-0.1 | 6+0.1/-0.1 | 4.5+0.1/-0.1 | 11.5+0.2/-0.2 | M3 | 5 | 2 | 80 | |
| 2382 | 8+0.1/-0.1 | 6+0.1/-0.1 | 4.5+0.1/-0.1 | 11.5+0.2/-0.2 | M3 | 13 | 3 | 80 | |
| 2383 | 10+0.1/-0.1 | 6+0.1/-0.1 | 4.5+0.1/-0.1 | 11.5+0.2/-0.2 | M3 | 25 | 4 | 80 | |
| 2384 | 13+0.1/-0.1 | 6+0.1/-0.1 | 4.5+0.1/-0.1 | 11.5+0.2/-0.2 | M3 | 60 | 5 | 80 | |
| 2385 | 16+0.1/-0.1 | 6+0.1/-0.1 | 4.5+0.1/-0.1 | 11.5+0.2/-0.2 | M4 | 95 | 7 | 80 | |
| 2386 | 20+0.1/-0.1 | 8+0.2/-0.2 | 6+0.1/-0.1 | 13+0.2/-0.2 | M4 | 140 | 16 | 80 | |
| 2387 | 25+0.1/-0.1 | 8+0.2/-0.2 | 7+0.2/-0.2 | 14+0.2/-0.2 | M4 | 200 | 27 | 80 | |
| 2388 | 32+0.1/-0.1 | 10+0.2/-0.2 | 7+0.2/-0.2 | 15.5+0.2/-0.2 | M5 | 350 | 45 | 80 | |
*Die Kräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich. Im allgemeinen wird der Wert überschritten.
Details
- Bauart: Flachgreifer Topfmagnet Neodym
- Magnetsystem Art: U-Profil-Polplatten-System, geschirmtes System
- Magnetwerkstoff Neodym, NdFeB N35, anisotrop
- max. Einsatztemperatur 80 °C
- Befestigung Schrauben
- Einsatzgebiet: Bei flacher Bauweise und hohen Haftkraftanforderungen
- Mantel Topf Metall (St37), vernickelt
- Magnetform: Flachgreifer Magnete
- Ausführung: mit Gewindebuchse
- Magnetisierungsrichtung: axial
- Beschichtung Stahltopf: vernickelt (Ni-Cu-Ni)
- Beschichtung Magnet vernickelt (Ni-Cu-Ni)
Hinweis zur Haftkraft
Die von uns ermittelten Haftkräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl S235JR (ST37) mit einer Stärke von 10 mm bei senkrechtem Abzug des Magneten bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich.
Edle Optik und hochwertiges Material
Durch die edle Optik unsererer Neodym Flachgreifer Magnet Topfmagnet Ø 6,0 mm Gewindebuchse, können diese gut sichtbar platziert werden.
ROHS-Richtlinie
Dieser Artikel entspricht der europäischen RoHS-Richtlinie (2002/95/EG - RoHS - Restriction of Hazardous Substances) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektround Elektronikgeräten. Nicht registrierungspflichtig gemäß REACH.
Technische Spezifikationen:
| Magnosphere - Artikelnummer | 2386 |
| Form / Modell | Flachgreifer Topfmagnet Neodym mit Gewindebuchse |
| Material | Neodym |
| Oberfläche | Zink |
| Durchmesser | Ø 20 mm |
| Gewindebuchse | von M4 |
| Farbe: | silber |
| Max Temp (Grad C) | 80° C |
| Anwendung | Flachgreifer / Topfmagnete sind eine Art Magnetsystem, d. h. Magnetkerne sind im Stahlmantel eingebaut, der die magnetischen Kräfte gezielt bündelt und dadurch sehr hohe Haltekräfte mit direktem Kontakt mit magnethaftenden Materialien ermöglicht |
| Art.-ID | 2386 |
| Modellreihe | Topfmagnete Flachgreifer |
| Hersteller | Magnosphere |
| Herstellungsland | Deutschland |
| Mindestbestellmenge | 5 Stück |
| Gewicht | 16 g |
